Кирпичная печь для бани

Добавил(а) Administrator
07.04.14 13:45

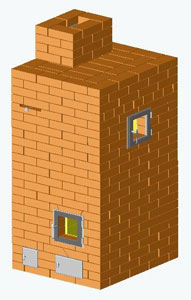

Кирпичная печь для бани

Данная печь-каменка имеет ряд особенностей, повышающих ее эксплуатационные характеристики.

Шамотное ядро печи не имеет перевязки с основной кладкой, выполненной из керамического кирпича, что увеличивает надежность конструкции.

Печь имеет каналы для подачи вторичного воздуха в верхнюю часть топливной камеры. Это обеспечивает более полное сгорание топлива и уменьшает образование сажи на камнях и в каналах печи.

Наличие задвижки «летнего» хода упрощает растопку холодной печи и позволяет регулировать нагрев печи в процессе ее эксплуатации.

Имеющийся в конструкции регистр, обеспечивает нагрев воды, в присоединенном к нему баке, до температуры 60º.

Данная печь была построена Семеновым П.Д. из г. Витебска и опубликована им на сайте http://ruspar.ru/wiki/osnovy/pech-dlja-bani-svoimi-rukami/.

Размеры кирпичной печи для бани – 890 х 1020 мм (3,5 х 4 кирпича), высота – 168 см.

По заявлению автора печь производит обогрев парного отделения 2,6х2м, моечного отделения 2,6х1,8м, а также предбанника 1,9х3.9м. Высота потолков в бане составляет 2,4м. На сайте автора показан поэтапный процесс строительства данной печи, отображенный на фотографиях.

Более подробные сведения об кирпичной печи для бани можно получить, если посмотреть представленный здесь обучающий видеоролик.





Основная информация по этой банной печи с подробным описанием каждого ряда находится в проекте.



Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект кирпичной печи для бани.

Источник Формат файла Скачать
Я.Диск zip(pdf,doc) Скачать проект
Turbobit zip(pdf,doc) Скачать проект

Кроме этого много полезного по этой печи можно узнать на форуме, где сам автор отвечает на возникающие вопросы.
