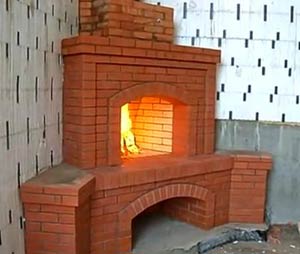

Тема данного сайта - печи и камины. Сайт содержит описания и проекты печей и каминов, которые можно самому построить на даче или в загородном доме.

Можно, конечно, нанять людей, которые профессионально занимаются строительством печей. Они, несомненно, предложат Вам то, что есть у них в производственном арсенале на данный момент, то, что они будут считать лучшим вариантом для Вас. Хорошо, если Вам попадутся действительно ответственные люди, которые дорожат своей репутацией. Для которых Ваш положительный отзыв будет являться рекомендацией для других людей, стоит ли доверять этим строителям такой важный и очень не дешевый вопрос, как строительство печи. Стоит надеяться, что так оно и будет.

Если Вы не стеснены в средствах и считаете что такую работу необходимо доверять только профессионалам, все равно ознакомьтесь с материалами сайта. Данные материалы помогут Вам разобраться с теми предложениями, которые будут поступать Вам от строителей. Вы сможете понять, насколько подходят предложенные Вам варианты, насколько полно будут решены те функции, которые Вы надеетесь получить от своей будущей печи. В итоге, Вы будете разговаривать со специалистами по строительству печей практически на одном «языке», сможете задать им больше вопросов и поставить более конкретные требования.

Если Вы все-таки решились сами выполнить такую работу, то непременно столкнетесь со следующими проблемами:

Как правильно выбрать тип печи или камина?
Где взять хорошую документацию на понравившуюся Вам печь? В Интернете есть много всего, но обычно то, что заслуживает внимания, предлагается на платной основе. Бесплатное - это, как правило, сырой материал, требующий дополнительной доработки.
Мало иметь готовый проект. Еще до начала постройки нужно четко понять, как все это будет работать. Малейшая неточность в документации может привести к серьезным затратам при строительстве, в том числе и материальным.

На своем сайте я предлагаю Вам полностью готовые бесплатные проекты. Знакомство с проектом печи или камина включает в себя следующие этапы:

Описание технических характеристик выбранного Вами проекта, включая размеры и внешний вид. Это понадобится для начального поиска нужного Вам отопительного прибора.
Просмотр видео материалов, объясняющих устройство и принцип действия печи или камина.
Скачивание самого проекта.

Все имеющиеся проекты выполнены в программе SolidWorks, и имеют четкое описание каждого ряда с представлением его как на плоскости, так и в 3D виде. Проекты печей и каминов взяты не из головы, а из существующих источников. В процессе опубликования будут даны ссылки, где можно ознакомиться с первоисточниками, если они таковыми являются.

Условно все печи и камины разбиты на следующие категории:

Все эти категории находятся в разделе Печи и камины главного меню сайта.

< Предыдущая

Последнее обновление 24.03.19 09:56

Николай здравствуйте. Я приобрел дачный участок, на котором дорожки выложены из шамотного кирпича с маркировкой КШ ЖБ2 5.
Могу ли я из него делать топку? Не потерял ли он своих свойств, долгие годы подвергаясь воздействию дождя, мороза и т.д.?

Здравствуйте, Денис!
Я не знаю такой маркировки. Возможно, это сокращенное клеймо какого-то завода. Рисковать и строить из такого кирпича не стал бы. Можно только зря потратить время и деньги.

#665 Денис 23.04.2018 20:18

Николай здравствуйте. Я приобрел дачный участок, на котором дорожки выложены из шамотного кирпича с маркировкой КШ ЖБ2 5.
Могу ли я из него делать топку? Не потерял ли он своих свойств, долгие годы подвергаясь воздействию дождя, мороза и т.д.?

#664 Николай 22.04.2018 19:27

Цитирую николай:

Здравствуйте.В инете видел много вертикальных каналов в плите с отопительным щитком. И везде :1-q вертикальный вверх,а далее вниз сразу по двум каналам одновременно,по том один вертикальный на выход.Вопрос :не сопрет ли дым в последнем канале ,т.к. газы поступают в него сразу из двух каналов ?

Здравствуйте, Николай!
Просто там где каналов два, движение газов будет более медленным, а там где один - более быстрым.

#663 николай 22.04.2018 08:37

Здравствуйте.В инете видел много вертикальных каналов в плите с отопительным щитком. И везде :1-q вертикальный вверх,а далее вниз сразу по двум каналам одновременно,по том один вертикальный на выход.Вопрос :не сопрет ли дым в последнем канале ,т.к. газы поступают в него сразу из двух каналов ?

#662 Николай 17.04.2018 10:42

Цитирую Николай:

Здравствуйте, можно у вас заказать проект на подобие камина с лежанкой? Добавив контур отопления и перенести топку печи на другую поверхность кроме как сзади?

Здравствуйте, Николай!
К сожалению, я не делаю индивидуальных проектов.

#661 Николай 17.04.2018 01:35

Здравствуйте, можно у вас заказать проект на подобие камина с лежанкой? Добавив контур отопления и перенести топку печи на другую поверхность кроме как сзади?

#660 Николай 15.04.2018 07:29

Цитирую Евгений Костиков:

Здравствуйте, Николай. Очень интересует Вашетмнение относительно параллельных отпускных каналов. У арх. Свиязева прочел,что должны быть созданы " равные условия ". И на схеме его печи указаны два канала расположенных по обе стороны от восходящего. В современных схемах предлагается строить их последовательно , один за другим. Я, было, поверил и начал строить, но когда дошёл до этого узла,засомневал ся в равных условиях для движения газов. Думаю, пока не поздно, может заменить их горизонтальными опускными. Хотя тоже опасение- протянет ли вниз змейка...Спасибо Вам за отзывчивость! Простите за навязчивость))) .
.

Здравствуйте, Евгений!
Я не занимался печами арх. Свиязева, поэтому не готов со 100 процентной уверенностью рассуждать о их работе, говорить о том, как их лучше переделать.

#659 Евгений Костиков 14.04.2018 19:32

Здравствуйте, Николай. Очень интересует Вашетмнение относительно параллельных отпускных каналов. У арх. Свиязева прочел,что должны быть созданы " равные условия ". И на схеме его печи указаны два канала расположенных по обе стороны от восходящего. В современных схемах предлагается строить их последовательно , один за другим. Я, было, поверил и начал строить, но когда дошёл до этого узла,засомневал ся в равных условиях для движения газов. Думаю, пока не поздно, может заменить их горизонтальными опускными. Хотя тоже опасение- протянет ли вниз змейка...Спасибо Вам за отзывчивость! Простите за навязчивость))) .
.

#658 Николай 11.04.2018 13:50

Цитирую Вадим:

Добрый вечер Николай!А если регистр поместить в нижний колпак и поставить его на один ряд выше,чтобы проходили газы из духового отдела свободнее.Мне так кажется, что там место позволяет.Регистр можно использовать из нержавейки,на случай если будет отпотевать регистр.Что вы на это скажете?(Не хотелось бы жертвовать духовым шкафом)

Здравствуйте, Вадим!
Плита, духовой шкаф и еще регистр могут взять на себя слишком много тепла от горячих газов. За счет этого возможно образование конденсата. Такой вариант хорошо бы попробовать, без этого боюсь ошибиться.

#657 Вадим 09.04.2018 22:15

,Цитирую Николай:

Цитирую Вадим:
Добрый день Николай!возможн о ли установить теплообменник в Двухколпаковую отопительно-варочную печь с духовым шкафом ?в кокой колпак?и будет ли это эффективно?у меня дом прямоугольный и имеет три комнаты,одна за другой.

Здравствуйте, Вадим!
Этот вопрос уже неоднократно поднимался в комментариях на странице, где расположен проект этой печи, с топкой на лицевой ее стороне. Регистр водяного отопления можно поставить вместо духового шкафа.

Добрый вечер Николай!А если регистр поместить в нижний колпак и поставить его на один ряд выше,чтобы проходили газы из духового отдела свободнее.Мне так кажется, что там место позволяет.Регистр можно использовать из нержавейки,на случай если будет отпотевать регистр.Что вы на это скажете?(Не хотелось бы жертвовать духовым шкафом)

#656 Николай 09.04.2018 09:51

Цитирую Вадим:

Добрый день Николай!возможн о ли установить теплообменник в Двухколпаковую отопительно-варочную печь с духовым шкафом ?в кокой колпак?и будет ли это эффективно?у меня дом прямоугольный и имеет три комнаты,одна за другой.

Здравствуйте, Вадим!
Этот вопрос уже неоднократно поднимался в комментариях на странице, где расположен проект этой печи, с топкой на лицевой ее стороне. Регистр водяного отопления можно поставить вместо духового шкафа.

#655 Вадим 08.04.2018 17:15

Добрый день Николай!возможн о ли установить теплообменник в Двухколпаковую отопительно-варочную печь с духовым шкафом ?в кокой колпак?и будет ли это эффективно?у меня дом прямоугольный и имеет три комнаты,одна за другой.

#654 Николай 03.04.2018 09:14

Цитирую николай:

Здравствуйте. Спасибо за ответ.Жаль ,что не напомнил сразу ,что печь будет стоять на полу. Вы писали ,что от пола 38см,а так получится 14см. Вопросы #646 ,#650

Тут возникает еще такой нюанс. Если низ отопительного щитка будет настолько поднят вверх, помещение будет очень плохо прогреваться, иными словами прогреваться не равномерно. Под потолком будет скапливаться теплый воздух, голове будет жарко, а ноги будут постоянно мерзнуть. Чтобы помещение нормально прогревалось нагрев щитка должен происходить как можно ниже. Сделать это при варианте когда низ печи стоит на полу, довольно проблематично.

#653 николай 02.04.2018 16:53

Здравствуйте. Спасибо за ответ.Жаль ,что не напомнил сразу ,что печь будет стоять на полу. Вы писали ,что от пола 38см,а так получится 14см. Вопросы #646 ,#650

#652 Николай 02.04.2018 11:49

Здравствуйте, Николай!
При Вашей высоте потолка 230 см, минус балка 25 см, нужен еще запас до балки минимум 25 см. Итого, общая высота печи получится 230-25-25=180 см, или при высоте каждого ряда 7 см - 25 рядов.
При такой высоте шанцы будут лишними. Сплошное перекрытие 4 ряда , тоже много. Делайте так - 2 сплошных ряда, 12 рядов ниж. колпак, 2 ряда перекрытие ниж.колпака, 7 рядов верхний колпак, 2 ряда перекрытие печи. Итого 25 рядов. Если первый сплошной ряд опустите ниже чистового пола, можно будет выиграть еще один ряд на верхний колпак. Балка должна быть защищена от возгорания, т.е. покрыта не горючим материалом.

#651 николай 02.04.2018 07:34

Здравствуйте,Ни колай.Извините за назойливость,но правильно ли сделаю(по колпаковому щитку):2 ряда-шанцы,4-сплошных(против опожарно),7-ниж.колпак,3 перекрытие,6-верх.колпак,3-перекрытие.Высота потолка-2.30,но над серединой печи балка 25см.

#650 Николай 01.04.2018 11:23

Цитирую николай:

Здравствуйте.Спасибо за ответ. Хотелось бы уточнить про отопительный щиток :1-минимальная высота колпака ,сколько рядов.2-будет ли эффект у колпакового щитка по сравнению с канальным. (стоит ли овчинка выделки). С заранее благодарю.

Здравствуйте, Николай!
Перекрытие нижнего колпака обычно делают в 15-17 рядах, считая от чистового пола. Нижний колпак прогревается сильнее верхнего и в большей мере участвует в нагреве помещения. Его высоту менять не следует. Высоту печи нужно регулировать верхним колпаком. Количество рядов после подвертки должно быть не менее 3-4, т.е. общая высота колпака не менее 6-7 рядов. Колпаковые печи, в отличии от канальных, прогреваются более равномерно в каждом горизонтальном ряду и лучше сохраняют тепло после топки.

#649 николай 01.04.2018 11:00

Здравствуйте.Спасибо за ответ. Хотелось бы уточнить про отопительный щиток :1-минимальная высота колпака ,сколько рядов.2-будет ли эффект у колпакового щитка по сравнению с канальным. (стоит ли овчинка выделки). С заранее благодарю.

#648 Николай 01.04.2018 10:44

Цитирую наталья:

Здравствуйте, Николай. В проекте Щведки в комплектующих лист перекрытия сушильных камер. Как на рынке спрашивать этот материал? Я осенью подошла к продавцу всяких металлических изделий (уголки, листы, и т д), он не понял.

Здравствуйте, Наталья!
Спрашивайте лист кровельного черного железа толщиной 0,5-1 мм. В крайнем случае можно использовать и оцинкованное железо.

#647 наталья 31.03.2018 19:16

Здравствуйте, Николай. В проекте Щведки в комплектующих лист перекрытия сушильных камер. Как на рынке спрашивать этот материал? Я осенью подошла к продавцу всяких металлических изделий (уголки, листы, и т д), он не понял.

#646 Николай 27.03.2018 11:34

Цитирую николай:

Здравствуйте.Хочу на даче сделать плиту с отопительным щитком.В связи с этим 2 вопроса. 1)Щиток сделать не канальный ,а колпаковый. КАК ? 2)Печь будет стоять на полу.На сколько рядов поднять нижний колпак ?(По противопожарной безопасности).

Здравствуйте, Николай!
1. Можно взять за основу 2х-колпаковую печь, например эту (вариант 1) - air-hot.ru/index.php/pechiikaminy/otopitelnovarochnyepechi/80-2kp-ovp. Уменьшить длинную ее сторону до 3,5 кирпичей, так как пространство для колпака слева от плиты Вам будет не нужно. Выход в верхний колпак сделать в дальнем левом углу, если смотреть со стороны плиты. Когда положите варочную плиту, выше нее будет только колпак вдоль всей плиты. Никаких варочных камер не надо.
2. Выдержит ли пол? От канала с горячими газами до сгораемой конструкции (до пола) должно быть 38 см. Один ряд примерно 7 см. Лучше в этом месте сделать шанцы, тогда низ печи будет участвовать в обогреве дома.

#645 николай 26.03.2018 13:35

Здравствуйте.Хочу на даче сделать плиту с отопительным щитком.В связи с этим 2 вопроса. 1)Щиток сделать не канальный ,а колпаковый. КАК ? 2)Печь будет стоять на полу.На сколько рядов поднять нижний колпак ?(По противопожарной безопасности).

#644 Николай 25.03.2018 20:44

Цитирую Павел:

Доброго дня. Сколько рядов кладки печей допускается сделать в один день? И возможно поставить печь за один день без риска , что она поплывет?

Здравствуйте, Павел!
Я не знаю таких ограничений. Печники профессионалы кладут печи за 2-3 дня. При ограничениях на количество рядов, строительство печи затянулось бы на очень долгое время. Особенно ее трубы.

#643 Павел 25.03.2018 19:37

Доброго дня. Сколько рядов кладки печей допускается сделать в один день? И возможно поставить печь за один день без риска , что она поплывет?

#642 Николай 15.03.2018 09:35

Цитирую Евгений:

Здравствуйте, Николай. У Вас в вертикальной кладке керам.кирпич перевязывается с шамотным. То есть это допустимо? Я уже напуган коэффициентом л.расширения и хотел уточнить этот вопрос. Т.е. кладем , как обычно если швы горизонтальные?

Здравствуйте, Евгений!
Из Вашего комментария не понятно, про какую конкретную печь Вы говорите. Если в одном ряду находится кирпич одного типа - это допустимо без каких-либо дополнительных мер. Если в одном ряду присутствуют и керамические и шамотные кирпичи, необходимо исключить их воздействие друг на друга при тепловом расширении.

#641 Евгений 15.03.2018 09:21

Здравствуйте, Николай. У Вас в вертикальной кладке керам.кирпич перевязывается с шамотным. То есть это допустимо? Я уже напуган коэффициентом л.расширения и хотел уточнить этот вопрос. Т.е. кладем , как обычно если швы горизонтальные?

#640 Николай 11.03.2018 13:18

Цитирую Антон:

Да я видел эту переписку. Что вы посоветуете? Классику?

Я не специалист по всем этим новым наработкам. Для себя предпочел бы обычную кирпичную конструкцию.

#639 Антон 11.03.2018 11:52

Цитирую Николай:

Цитирую Антон:
Николай, здравствуйте!
Подскажите пожалуйста чтобы облегчить нагрузку на фундамент, вместо кирпичной трубы можно использовать сендвич?
Я хотел использовать Шидель Керостар.
Печь банная, прямого нагрева камней.

Здравствуйте, Антон!
Нужно знать температуру отходящих газов. Есть сведения что данный дымоход держит температуру до 500 градусов. Может получится, как тут - www.forumhouse.ru/threads/135163/.

Да я видел эту переписку. Что вы посоветуете? Классику?

#638 Николай 11.03.2018 11:34

Цитирую Антон:

Николай, здравствуйте!
Подскажите пожалуйста чтобы облегчить нагрузку на фундамент, вместо кирпичной трубы можно использовать сендвич?
Я хотел использовать Шидель Керостар.
Печь банная, прямого нагрева камней.

Здравствуйте, Антон!
Нужно знать температуру отходящих газов. Есть сведения что данный дымоход держит температуру до 500 градусов. Может получится, как тут - www.forumhouse.ru/threads/135163/.

#637 Антон 11.03.2018 11:22

Николай, здравствуйте!
Подскажите пожалуйста чтобы облегчить нагрузку на фундамент, вместо кирпичной трубы можно использовать сендвич?
Я хотел использовать Шидель Керостар.
Печь банная, прямого нагрева камней.

#636 Николай 16.02.2018 10:17

Цитирую Сергей:

Здравствуйте Николай!По вашему проекту планирую поставить печь , 3*5 первый уровень в режими противотока работает второй уровень колпак!Вопрос по топке стоит ли её выкладывать из шамотного кирпича ,если на дачу мы преежаем на выходные летом ,а зимой редко бываем (Минская область) ,кирпич планируем витебский! Спасибо!

Здравствуйте, Сергей!
С шамотом Вы надолго забудете про ремонт печи. Можно делать и без него, но вместо шамота положите керамический кирпич. В случае чего Вы его легко поменяете, а кладка печи останется целой.

#635 Сергей 16.02.2018 09:50

Здравствуйте Николай!По вашему проекту планирую поставить печь , 3*5 первый уровень в режими противотока работает второй уровень колпак!Вопрос по топке стоит ли её выкладывать из шамотного кирпича ,если на дачу мы преежаем на выходные летом ,а зимой редко бываем (Минская область) ,кирпич планируем витебский! Спасибо!

#634 Николай 08.02.2018 07:32

Цитирую Михаил:

Пожвлуйста подскажите напровление поиска или хоть фото . Спасибо m6b7s

Посмотрите тут - www.stove.ru/index.php?lng=0&rs=53.

#633 Михаил 07.02.2018 20:57

Пожвлуйста подскажите напровление поиска или хоть фото . Спасибо m6b7s

#632 Николай 07.02.2018 20:42

Цитирую Михаил:

Помогите в постройке печи приблизительно 2*4или 2*5 для теплицы с наклонно горизонтальным дымоходом и высотой до 1метра пожалуйста у деда была а вспомнить немогу . Она с варочной плитой на 2 камфорки на одной плите спасибо

Здравствуйте, Михаил!
К сожалению, я не делаю индивидуальных проектов.

#631 Михаил 07.02.2018 20:04

Помогите в постройке печи приблизительно 2*4или 2*5 для теплицы с наклонно горизонтальным дымоходом и высотой до 1метра пожалуйста у деда была а вспомнить немогу . Она с варочной плитой на 2 камфорки на одной плите спасибо

#630 Николай 07.02.2018 01:41

Цитирую Николай:

Цитирую Сергей:
Здравствуйте, Николай!
Скажите будут ли проекты отопительной печи с забором воздуха не из отапливаемого помещения, а снаружи и с вторичным дожигом?
Понимаю, что из-за вторичного дожига в трубе возможен конденсат, но её же можно и утеплить.

Здравствуйте, Сергей!
Пока таких нет. Буду думать.

мне тоже интересно именно со вторичным воздухом и забором с улицы.

#629 Николай 02.02.2018 10:32

Цитирую Антон:

Николай ко мне приезжали печники и порекомендовали печь сделать в бандаже, а потом облицевать ее, подскажите это надежно? А так же они сказали что камни будут нагревается прямым огнем, для этого в каменке будет малиновый кварцит! Подскажите это правильно?

Здравствуйте, Антон!
Для повышения надежности банных печей (и не только банных) практикуют армирование кладки с помощью сетки или металлических полос. Дополнительный бандаж должен дополнительно усилить кладку. Малиновый кварцит - это хорошо. Но тут смотрите на цену.

#628 Антон 02.02.2018 00:09

Здравствуйте, Антон!
Скорее всего печник был знаком с устройством такой печи, поэтому он и согласился взяться за нее. Я с банными печами занимался очень мало, поэтому их мало на сайте.
Николай ко мне приезжали печники и порекомендовали печь сделать в бандаже, а потом облицевать ее, подскажите это надежно? А так же они сказали что камни будут нагревается прямым огнем, для этого в каменке будет малиновый кварцит! Подскажите это правильно?

#627 Николай 23.01.2018 17:15

Цитирую Василий:

Николай,добрый день. Спасибо за своевременный ответ. Возник еще один вопрос - при приведении каминного канала из трапецеидальног о вида к прямоугольному сечению, обязательно ли стесывать кирпич стороной в низ или можно оставлять кирпич как есть.(Вопрос возник по данному проекту
http://air-hot.ru/index.php/pechiikaminy/pechiskaminom/105-ovpk-45-5. 17 ряд. страница 30.)
Также возник вопрос по поводу материала. Основание,боков ые и задние стенки на рисунке выложены из красного кирпича. Есть ли необходимость выкладывать их из шамотного кирпича? Заранее спасибо.

Здравствуйте, Василий!
Стесывать ничего не надо, это лишнее. По поводу красного кирпича в каминной части печи, читайте комментарий #167 с статье, где находится данный проект.

#626 Василий 23.01.2018 15:32

Николай,добрый день. Спасибо за своевременный ответ. Возник еще один вопрос - при приведении каминного канала из трапецеидальног о вида к прямоугольному сечению, обязательно ли стесывать кирпич стороной в низ или можно оставлять кирпич как есть.(Вопрос возник по данному проекту
http://air-hot.ru/index.php/pechiikaminy/pechiskaminom/105-ovpk-45-5. 17 ряд. страница 30.)
Также возник вопрос по поводу материала. Основание,боков ые и задние стенки на рисунке выложены из красного кирпича. Есть ли необходимость выкладывать их из шамотного кирпича? Заранее спасибо.

#625 Николай 22.01.2018 22:51

Цитирую Антон:

Николай, здравствуйте!
Спасибо за сайт!
У меня вопрос который наверняка задавали многие.
Почему так мало внимания уделено данным печам? И они не очень красивые. На одном из сайтов я увидел красивую банную печь, но стоимость ее зашкаливает.Я показал ее печнику которого нашел по рекламе на авто, и он согласился ее мне сделать по фото. У меня вопрос такое возможно? Можно ли по фото без проекта собрать похожую печь?
И может быть Вы бы сделали для всех проект этой печи? Ну либо за вознаграждение!

#624 Антон 22.01.2018 22:40

Николай, здравствуйте!
Спасибо за сайт!
У меня вопрос который наверняка задавали многие.
Почему так мало внимания уделено данным печам? И они не очень красивые. На одном из сайтов я увидел красивую банную печь, но стоимость ее зашкаливает.Я показал ее печнику которого нашел по рекламе на авто, и он согласился ее мне сделать по фото. У меня вопрос такое возможно? Можно ли по фото без проекта собрать похожую печь?
И может быть Вы бы сделали для всех проект этой печи? Ну либо за вознаграждение!

#623 Николай 22.01.2018 19:17

Цитирую Василий:

Добрый день,Николай. На стадии проектирования отопительно-варочной печи с задним камином (ОВИК 3к11) возник такой вопрос - на задней стенке камина нет зуба отбойника. Обязательна ли его установка? И как ведет себя камин при топке без этого зуба.

Здравствуйте, Василий!
А Вы что, сами проектируете? Вот тут есть готовый проект, где за основу взята данная печь - air-hot.ru/index.php/pechiikaminy/pechiskaminom/105-ovpk-45-5. А в комментарии #44 в указанной статье есть ответ на Ваш вопрос.

#622 Василий 22.01.2018 18:47

Добрый день,Николай. На стадии проектирования отопительно-варочной печи с задним камином (ОВИК 3к11) возник такой вопрос - на задней стенке камина нет зуба отбойника. Обязательна ли его установка? И как ведет себя камин при топке без этого зуба.
