Двухколпаковая ОВП с духовым шкафом

Добавил(а) Administrator
16.05.14 14:48

Двухколпаковая ОВП с духовым шкафом

В коллекции проектов, размещенных на сайте, имеется печь «Шведка» с тремя режимами топки. Эта печь неоднократно повторялась моими читателями и показала неплохие результаты в эксплуатации. Однако следует отметить, что большое количество вопросов в ходе возникало по перевязке керамических и шамотных кирпичей. Несомненно, это является основным недостатком данной печи. В то же время многие, повторяя конструкцию печи, отказывались от трех режимов, оставляя в работе только «летний» ход. Наверно это было оправдано, так как значительно упрощало конструкцию печи.

В этой своей работе я хочу показать, как можно сделать подобную печь свободной от вышеназванных недостатков. Условно данный проект я назвал «Двухколпаковая отопительно-варочная печь с духовым шкафом».

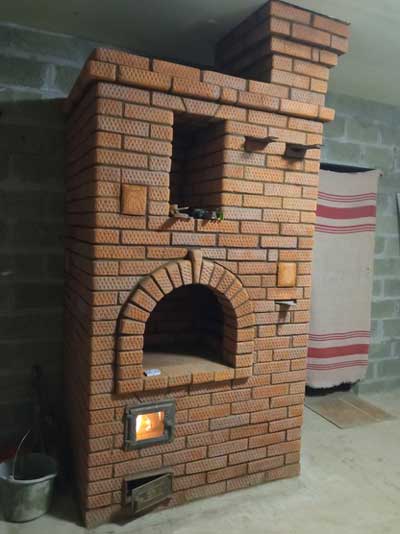

Печь имеет размеры в основании 89х129 см или 3,5х5 кирпичей при высоте 2 м 17 см. Теплоотдача печи составляет 4600 Вт при двухразовой топке, при этом печь способна отопить жилое помещение размером не менее 45 м2.

Глубина топливной камеры 50 см. Топливная камера имеет «сухой шов» и снабжена герметичной дверцей со стеклом ДТГ-3 «Ками». Топливная камера и камера, в которой размещен духовой шкаф, имеют внутреннюю футеровку из шамотного кирпича не связанную с основным массивом печи.

Проем варочной камеры выполнен в виде арки, для чего использованы 17 специально обработанных кирпичей. Данная арка определяет основной дизайн конструкции.

Как указывалось ранее, печь имеет "летний" ход, который позволяет без проблем произвести растопку печи после ее длительного неиспользования или в холодную погоду.

Для того, чтобы получить представление о том, как устроена печь, посмотрите представленный ниже в статье видеоролик.





В видеоролике не показано то, как правильно выполнить внутреннюю футеровку печи, как обеспечить независимость керамической и шамотной кладок печи, а также некоторые другие моменты строительства. Все это имеется в проекте наряду с детальным описанием каждого ее ряда.



Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылкам, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект.

Источник Формат файла Скачать
Я.Диск zip(pdf,doc) Скачать проект
Turbobit zip(pdf,doc) Скачать проект

Проект данной печи был также повторен мною в программе Scetch Up. Посмотреть, что из этого получилось, можно тут.

При наличии не работающих ссылок просьба сообщить об этом в комментариях.
